Καλώδιο CAT6: Βασικές αρχές θωράκισης για περιβάλλοντα υψηλής EMI

Εισαγωγή

Σε περιβάλλοντα όπου επικρατεί η ηλεκτρομαγνητική παρεμβολή (EMI), η απόδοση των συστημάτων δικτύου βασίζεται σε μεγάλο βαθμό στην ελαχιστοποίηση τόσο του Crosstalk όσο και του EMI. Τα καλώδια CAT6, τα οποία σχηματίζουν τη ραχοκοκαλιά των σύγχρονων δικτύων Ethernet, είναι διαθέσιμα σε δύο κύριους τύπους: Unsheled (UTP) και θωρακισμένα (STP). Αυτό το άρθρο ασχολείται με τις δομικές και λειτουργικές διαφορές μεταξύ των καλωδίων CAT6 UTP και STP, με έμφαση στην αποτελεσματικότητά τους στην καταπολέμηση της παρεμβολής για να εξασφαλίσει την απρόσκοπτη μετάδοση δεδομένων.

UTP εναντίον STP: Βασικές διαρθρωτικές διαφορές

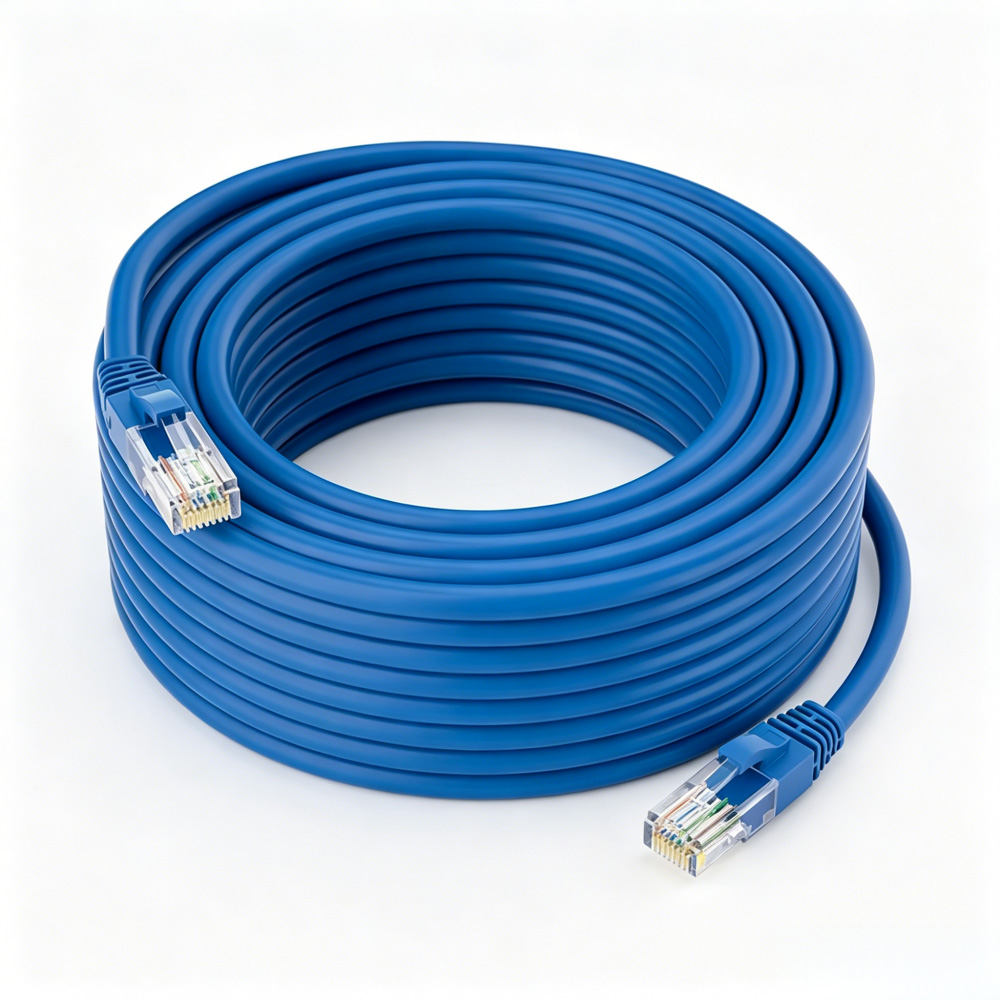

Ανεξάρτητο Twisted Pair (UTP) CAT6

• Σχέδιο: Το UTP βασίζεται αποκλειστικά στη συστροφή των ζευγών χαλκού για να μειώσει τη διαταραχή.
• Κόστος: Προσφέρει χαμηλότερα εκ των προτέρων κόστος και απλούστερη εγκατάσταση λόγω της απουσίας θωράκισης.
• Περιορισμοί: Πιο ευαίσθητο στο EMI σε περιβάλλοντα με κινητήρες, βαριά μηχανήματα ή πυκνή καλωδίωση.

Θωρακισμένο στριμμένο ζεύγος (STP) CAT6

• Σχέδιο: Διαθέτει ένα επιπλέον στρώμα θωράκισης, όπως αλουμινόχαρτο ή πλεκτά υλικά, που περιβάλλει τα στριμμένα ζεύγη χαλκού ή ολόκληρο το καλώδιο.
• Εκτέλεση: Παρέχει ανώτερη προστασία από το εξωτερικό EMI και μειώνει την εξωγήινη αλληλεπίδραση μεταξύ των κοντινών καλωδίων.
• Αιτήσεις: Ιδανικό για βιομηχανικές ρυθμίσεις, κέντρα δεδομένων και περιοχές με παρεμβολές υψηλής ραδιοηλεκτρικής συχνότητας (RF).
•


• Συγκριτική ανάλυση

Πώς η θωράκιση καταπολεμά τις παρεμβολές

Μείωση της διαστολής

Ενώ τα καλώδια UTP χρησιμοποιούν συστροφή για να ελαχιστοποιήσουν τις παρεμβολές χαμηλής συχνότητας, τα καλώδια STP ενσωματώνουν θωράκιση για να απορροφήσουν το EMI υψηλής συχνότητας. Αυτό καθιστά τα καλώδια STP πιο αποτελεσματικά σε θορυβώδη περιβάλλοντα. Πρόταση διαγράμματος: Μια διατομεακή σύγκριση που δείχνει τα στριμμένα ζεύγη στο UTP έναντι των στρώσεων θωράκισης στο STP.

Μπλοκάρισμα EMI

Η θωράκιση σε καλώδια STP λειτουργεί ως κλουβί Faraday, εκτρέποντας τον εξωτερικό ηλεκτρομαγνητικό θόρυβο μακριά από τα σήματα δεδομένων. Αυτό είναι ζωτικής σημασίας σε περιβάλλοντα κοντά σε συστήματα HVAC, γραμμές ηλεκτρικής ενέργειας ή ιατρικό εξοπλισμό.

Απαιτήσεις γείωσης

Η σωστή γείωση των καλωδίων STP είναι απαραίτητη για να τους εμποδίσει να ενεργούν σαν κεραίες που θα μπορούσαν να ενισχύσουν παρεμβολές.

Πραγματική απόδοση

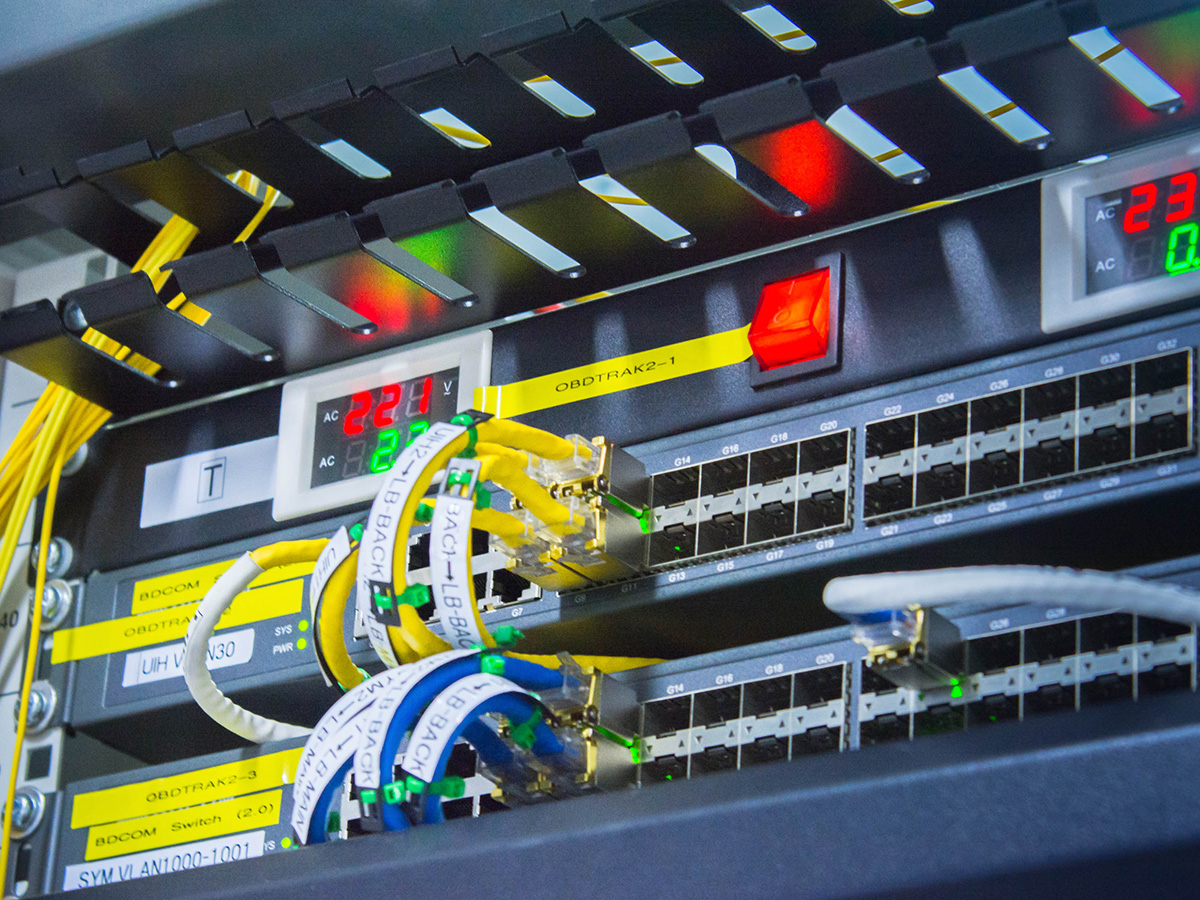

Τα ράφια του κέντρου δεδομένων

Τα καλώδια STP excel στη μείωση της αλλοδαπής διασταύρωσης σε πυκνοκατοικημένους δίσκους καλωδίων, εξασφαλίζοντας σταθερές ταχύτητες 10 Gbps σε αποστάσεις έως και 55 μέτρων.

Βιομηχανικές εγκαταστάσεις

Τα καλώδια UTP συχνά αντιμετωπίζουν αποικοδόμηση σήματος κοντά σε βαριά μηχανήματα, ενώ τα καλώδια STP διατηρούν τη βέλτιστη απόδοση με απώλεια πακέτων λιγότερο από 1%.

Περιβάλλοντα γραφείου:

Το UTP αρκεί για τις ρυθμίσεις χαμηλής EMI, αλλά κινδυνεύει με αιχμές λανθάνουσας κατάστασης εάν προκύψουν πηγές παρεμβολών.

Επιλέγοντας μεταξύ UTP και STP

Επιλέξτε το UTP CAT6 εάν:

Υπάρχουν περιορισμοί του προϋπολογισμού.

Οι πηγές παρεμβολής είναι ελάχιστες (π.χ. μικρά γραφεία).

Χρησιμοποιήστε το STP CAT6 Πότε:

Ανάπτυξη σε εργοστάσια, νοσοκομεία ή κέντρα δεδομένων.

Μελλοντική προστασία από πιθανό EMI από νέο εξοπλισμό.

Σύναψη

Η θωράκιση σε καλώδια CAT6 δεν είναι πολυτέλεια, αλλά αναγκαιότητα σε περιβάλλοντα υψηλής παρεμβολής. Ενώ η UTP προσφέρει εξοικονόμηση κόστους για βασικές ρυθμίσεις, ο ισχυρός σχεδιασμός της STP εξασφαλίζει αξιόπιστες επιδόσεις όπου η EMI απειλεί την ακεραιότητα των δεδομένων. Με την ευθυγράμμιση της επιλογής των καλωδίων με τις περιβαλλοντικές απαιτήσεις, τα δίκτυα επιτυγχάνουν ανθεκτικότητα, ταχύτητα και επεκτασιμότητα.
